★★ウルトラキャパシター　PSL252F★★

カーオーディオ専用　究極の高性能キャパシター


●小型：高性能：低価格！納得のカーオーディオチューニングキャパシター●

数百アンペアの瞬間サポート電流がが貴方のカーコンポを激変させる。
驚異の低インピーダンス＆25.2F（25200000uF）モデル。
更に15年以上の長寿命を実現。



●PSL252F設計コンセプト
PSL252Fは大型アンプや大型カーオーディオシステムのクオリティーを追及している方の為に設計開発した究極の高性能キャパシターシステムです。
●キャパシターとしては驚異のスペック
25.2F（25200000μF）を確保しつつ、驚異の低インピーダンスを実現しました。
●オーディオ専用24金メッキ接続端子
最大4ゲージパワーケーブルの接続を可能にしました。
●驚異の長寿命
15年以上と半永久的です。
●一台二役
ノイズ吸収回路を3回路内臓しました。
●他のアクセサリーとの併用可能
他のキャパシター：弊社ウルトラレギュレーター等の全てのアクセサリーとの併用が可能です。



接続方法 効果理論 Q&A






ラインナップ
PSL252F 最新・カーオーディオ専用　高性能キャパシター




●夢のカーオーディオ専用ウルトラキャパシター●
PSL252F

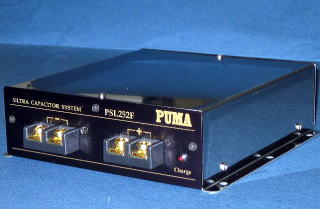

前面

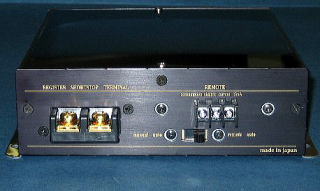

背面



特徴
1 コンデンサーにはケミカルコンデンサーではなく特殊スーパーキャパシターを採用する事で既存の製品における
効果をはるかに超える素晴らしいパフォーマンスを実現しました。
2 キャパシター容量は約25.2F（25200000μF）の大容量
3 ノイズ吸収回路を3回路内蔵しました。
4 保護回路には大電流ショットキーダイオード（120A）とヒューズとの組み合わせにより、より確実な特殊保護回路を採用しました。
5 大容量ながら、軽量：コンパクトサイズを実現しました。
6 内部半田処理には銀半田を採用する事で内部ノイズの発生防止を実現しました。
7 セッティングは外部リモート（remote　auto）制御ならびに手動リモート（manual　auto）制御からお選びいただける
多彩なセッティングを可能にしました。
8 ヘッドセット等からの遠隔操作を可能するリモート端子を装備しました。
9 本機の寿命は15年〜20年
10 信頼の高い純国産製です。



PSL252F
使用コンデンサー 特殊キャパシター　6.3F16V　×　4
ノイズ吸収回路1 CR複合デバイスによる高電圧吸収回路
ノイズ吸収回路2 ショットキーダイオードによるグランドノイズ帰還回路
ノイズ吸収回路3 コンデンサーによる超高電圧吸収回路
保護回路 ヒューズ切断型特殊保護回路（逆接保護対応）
端子 オーディオ専用　24金メッキ（6ｍｍねじ用）
重量 2Kg
サイズ Ｗ150ｍｍ×Ｈ55ｍｍ×Ｄ175ｍｍ（突起物は含まず）
付属品 ショート用ライン　1本
取り説



TOP




接続方法
セッティングは
パワーアンプにパラレル接続（並列接続）するだけ。
注意事項
*配線ケーブル（アンプ間の配線）は出来る限り太いケーブをお使い下さい。
パワーアンプ間接続ケーブルはPSL252F前面パネルの端子へ接続します。
ヘッドセットでのremote　autoコントロールは
ヘッドセットのリモート出力端子をPSL252F背面リモート端子に接続します。
注意事項
*15ｍAの電流が必要です。ヘッドセットのリモート電流をご確認下さい。
*有効にする為にはPSL252F背面パネルのリモートセレクトSWをremote　auto側にセットします。
*背面端子REGISTER　SHORTSTOP　TERMINALは開放して下さい。（何も接続しない状態）
*ヘッドセットON後、4〜5分程度でアクティブになります。（前面パネルLED点灯でアクティブ）
外部電源でのremote　autoコントロールは
PSL252F背面リモート端子に電圧を加える事でコントロールできます。
バッテリー電圧の取れるポイントとPSL252F背面リモート端子間にスイッチを入れてコントロールできます。
注意事項
*15ｍAの電流が必要です。
*有効にする為にはPSL252F背面パネルのリモートセレクトSWをremote　auto側にセットします。
*背面端子REGISTER　SHORTSTOP　TERMINALは開放して下さい。（何も接続しない状態）
*SWON後、4〜5分程度でアクティブになります。（前面パネルLED点灯でアクティブ）
manual　autoコントロールは
リモートの配線等が難しい場合はmanual　autoをお使い下さい。
注意事項
*有効にする為にはPSL252F背面パネルのリモートセレクトSWをmanual　auto側にセットします。
*アンプ間の配線終了後　4〜5分程度で前面パネルLEDが点灯します。
*LED点頭後、REGISTER　SHORTSTOP　TERMINALはショートして下さい。
*REGISTER　SHORTSTOP　TERMINALはショート後、アクティブになります。
（付属のショート用ケーブルをお使いください。）
電源マイナスラインは
マイナスラインはプラスラインと同じ太さのケーブルで接続して下さい。

TOP



効果理論
バッテリー電源は
車載用バッテリーは、急速充放電を苦手としているコンデンサーともいえます。
ウルトラキャパシターは車載用バッテリーが苦手としている急速充放電をバックアップする事でカーオーディオの音質クオリティーアップを実現します。
消費電流は
瞬間的に数十アンペア〜数百アンペアを必要とするケースが少なく有りません。そんな時にはバッテリー放電電流ではサポートする事は出来ません。このことが、音質の悪化に繋がります。
瞬間電流は百アンペア
ウルトラキャパシターは瞬間放電電流数百アンペアをサポートする事が可能です。このことが、音質のクオリティーアップに繋がります。
カーオーディオシステムのスペックを100％引き出す為には
必要な時に必要な電源電流を供給する事が必要不可欠です。
音質のクオリティーは
必要な時に必要な電源電流を供給できない事が音質の劣化の原因となり、ハイクオリティーな音質には必要に応じた電源電流の供給が不可欠です。
オーディオアンプ等の電子機器には
必要に応じた電源電流を供給する事が不可欠です。


TOP




Q&A
Q：複数台数のパワーアンプを搭載していますが、PSL252Fは1台でOKですか？
A:1台でも問題ありません。
Q:何かデメリットなどは有りませんか？
A：有りません。
Q:manual　remoteでの設置でバッテリーが上がりませんか？
A:消費電流は30ｍA程度です。バッテリーの状態にもよりますがバッテリー上がりの心配は無いと思います。
Q：他のキャパシターと併用出来ますか？
A:出来ます。
Q:PSL252Fを使えばレギュレーター（PSL2000等）は必要有りませんか。
A：PSL252F（キャパシター）とレギュレーターでは電気的特性が全く異なりますので併用をお勧めいたします。
Q:PSL252Fを2台並列接続して使えますか。
A：何台でも並列に出来ます。
Q:大型アンプを使っていますが電源不足を解消できますか？
A：基本的な電源不足は解消できません。
