高性能・オールラウンド・ＤＣ-ＤＣコンバーター
ＤＣ24Ｖ車/船舶等でのオーディオ・無線・カーナビ・その他ＤＣ12Ｖ電源機器の接続使用を可能にするために設計開発された、オールラウンドＤＣ-ＤＣコンバーターです。
| ラインナップ | |||||||||||||||||||||||||
|
| PS-30n | ||
 |
 夜間照明付 Ｗメーター |
 シガーライター ソケット |
 バックアップ 電源端子 |
 温度感知型 クーリングファン |
|
| 特徴 | |
| 1 | 最大出力30Aの余裕のハイパワー |
| 2 | 多種多様のセッティングに対応する各端子を装備(シガーライターソケット・ワンタッチ端子・陸端) |
| 3 | 出力電圧・消費電流を同時に監視できる夜間照明付のWメーター装備 |
| 4 | 温度感知型低騒音クーリングファン搭載により、安定動作実現 |
| 5 | カーナビ・カーオーディオ用バックアップ電源回路装備（背面パネル） |
| 6 | 無線機器使用の高周波回り込み防止設計 |
| 7 | 多系統の保護回路装備 |
| 8 | ACCコントロールライン装備（エンジンキーＳＷでコントロール可能） |
| 9 | 信頼の高い純国産製 |
| 入力電圧 | ＤＣ20〜ＤＣ30Ｖ | 入力電圧逆接保護回路 | リレー遮断方式 |
| 出力電圧 | ＤＣ13.8Ｖ固定 | クーリングファン動作点 | 1：自動稼動45℃以上 2：自動停止45℃以下 |
| 出力電流 | 最大30Ａ※1 | 使用ヒューズ | 30Ａ |
| 出力電圧変動率 | 2％以下 | バックアップ出力電圧 | ＤＣ12Ｖ±0.5ｖ |
| 出力電圧保護回路 | 1：フの字特性自動電流制限方式 2：リレー出力遮断制御方式 |
バックアップ最大出力電流 | OFF時＝500mＡ ON時＝10A |
| 出力電流保護回路動作点 | 1：フの字特性自動電流制限方式＝30Ａ 2：リレー出力遮断制御方式＝ショート時 |
外形寸法 | ｗ178×H100×D228 （突起物含まず） |
| 出力電圧保護回路 | リレー出力遮断方式 | 重量 | 約2Ｋｇ |
| PS-45n | ||
 |
夜間照明付 Ｗメーター |
 Wシガーライター ソケット |
バックアップ 電源端子 |
温度感知型 Ｗクーリングファン |
|
| 特徴 | |
| 1 | 最大出力45Aの余裕のハイパワー |
| 2 | 多種多様のセッティングに対応する各端子を装備(シガーライターソケット・ワンタッチ端子・陸端) |
| 3 | 出力電圧・消費電流を同時に監視できる夜間照明付のWメーター装備 |
| 4 | 温度感知型低騒音クーリングファン搭載により、安定動作実現 |
| 5 | カーナビ・カーオーディオ用バックアップ電源回路装備（背面パネル） |
| 6 | 無線機器使用の高周波回り込み防止設計 |
| 7 | 多系統の保護回路装備 |
| 8 | ACCコントロールライン装備（エンジンキーＳＷでコントロール可能） |
| 9 | カーオーディオ/カーナビ用イルミネーションコントロールライン装備（最大出力1A） |
| 10 | 信頼の高い純国産製 |
| 入力電圧 | ＤＣ20〜ＤＣ30Ｖ | 入力電圧逆接保護回路 | リレー遮断方式 |
| 出力電圧 | ＤＣ13.8Ｖ固定 | クーリングファン動作点 | 1：自動稼動45℃以上 2：自動停止45℃以下 |
| 出力電流 | 最大45Ａ※1 | 使用ヒューズ | 20Ａ×2 |
| 出力電圧変動率 | 2％以下 | バックアップ出力電圧 | ＤＣ12Ｖ±0.5ｖ |
| 出力電圧保護回路 | 1：フの字特性自動電流制限方式 2：リレー出力遮断制御方式 |
バックアップ最大出力電流 | OFF時＝500mＡ ON時＝10A |
| 出力電流保護回路動作点 | 1：フの字特性自動電流制限方式＝45Ａ 2：リレー出力遮断制御方式＝ショート時 |
外形寸法 | ｗ178×H100×D228 （突起物含まず） |
| 出力電圧保護回路 | リレー出力遮断方式 | 重量 | 約2.5Ｋｇ |
| PS-60n | ||
 |
夜間照明付 Ｗメーター |
シガーライター ソケット |
バックアップ 電源端子 |
 温度感知型 Ｗクーリングファン |
|
| 特徴 | |
| 1 | 最大出力60Aの余裕のハイパワー |
| 2 | 多種多様のセッティングに対応する各端子を装備(シガーライターソケット・ワンタッチ端子・陸端) |
| 3 | 出力電圧・消費電流を同時に監視できる夜間照明付のWメーター装備 |
| 4 | 温度感知型低騒音クーリングファン搭載により、安定動作実現 |
| 5 | カーナビ・カーオーディオ用バックアップ電源回路装備（背面パネル） |
| 6 | 無線機器使用の高周波回り込み防止設計 |
| 7 | 多系統の保護回路装備 |
| 8 | ACCコントロールライン装備（エンジンキーＳＷでコントロール可能） |
| 9 | カーオーディオ/カーナビ用イルミネーションコントロールライン装備（最大出力1A） |
| 10 | 信頼の高い純国産製 |
| 入力電圧 | ＤＣ20〜ＤＣ30Ｖ | 入力電圧逆接保護回路 | リレー遮断方式 |
| 出力電圧 | ＤＣ13.8Ｖ固定 | クーリングファン動作点 | 1：自動稼動45℃以上 2：自動停止45℃以下 |
| 出力電流 | 最大60Ａ※1 | 使用ヒューズ | 30Ａ×2 |
| 出力電圧変動率 | 2％以下 | バックアップ出力電圧 | ＤＣ12Ｖ±0.5ｖ |
| 出力電圧保護回路 | 1：フの字特性自動電流制限方式 2：リレー出力遮断制御方式 |
バックアップ最大出力電流 | OFF時＝500mＡ ON時＝30A |
| 出力電流保護回路動作点 | 1：フの字特性自動電流制限方式＝60Ａ 2：リレー出力遮断制御方式＝ショート時 |
外形寸法 | ｗ208×H108×D240 （突起物含まず） |
| 出力電圧保護回路 | リレー出力遮断方式 | 重量 | 約3Ｋｇ |

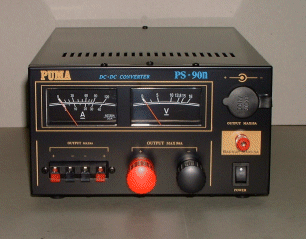

| PS-90n | ||
 |
夜間照明付 Ｗメーター |
シガーライター ソケット |
 バックアップ 電源端子 |
温度感知型 Ｗクーリングファン |
|
| 特徴 | |
| 1 | 最大出力90Aの余裕のハイパワー |
| 2 | 多種多様のセッティングに対応する各端子を装備(シガーライターソケット・ワンタッチ端子・陸端) |
| 3 | 出力電圧・消費電流を同時に監視できる夜間照明付のWメーター装備 |
| 4 | 温度感知型低騒音クーリングファン搭載により、安定動作実現 |
| 5 | カーナビ・カーオーディオ用バックアップ電源回路装備（前面パネル） |
| 6 | 無線機器使用の高周波回り込み防止設計 |
| 7 | 多系統の保護回路装備 |
| 8 | ACCコントロールライン装備（エンジンキーＳＷでコントロール可能） |
| 9 | カーオーディオ/カーナビ用イルミネーションコントロールライン装備（最大出力1A） |
| 10 | 信頼の高い純国産製 |
| 入力電圧 | ＤＣ20〜ＤＣ30Ｖ | 入力電圧逆接保護回路 | リレー遮断方式 |
| 出力電圧 | ＤＣ13.8Ｖ固定 | クーリングファン動作点 | 1：自動稼動45℃以上 2：自動停止45℃以下 |
| 出力電流 | 最大90Ａ※1 | 使用ヒューズ | 30Ａ×3 |
| 出力電圧変動率 | 2％以下 | バックアップ出力電圧 | ＤＣ12Ｖ±0.5ｖ |
| 出力電圧保護回路 | 1：フの字特性自動電流制限方式 2：リレー出力遮断制御方式 |
バックアップ最大出力電流 | OFF時＝500mＡ ON時＝50A |
| 出力電流保護回路動作点 | 1：フの字特性自動電流制限方式＝90Ａ 2：リレー出力遮断制御方式＝ショート時 |
外形寸法 | ｗ208×H113×D317 （突起物含まず） |
| 出力電圧保護回路 | リレー出力遮断方式 | 重量 | 約5Ｋｇ |
 |
 |
